自己动手制作语音控制开关

【以 ESP32 集成芯片为例，音控彝人古镇小夜灯，从零基础学会做一个能听懂 "开灯"" 关灯 ""亮一点" 的语音开关，体验集成线路的强大魅力，让孩子弄明白音控的原理。作者提供全套彝人古镇小夜灯的配件，并提供组装和拆泄工具及电路图，可自己动手轻松拆装，并可在此基础上创意扩展】

第一部分：电子线路原理

整个语音控制开关可以拆成四条信号链路，理解了这四条链路，原理就通了。

1. 声音采集链路

人声本质是空气振动产生的模拟声波。麦克风把声波转换成微弱的模拟电信号（毫伏级），送入主控芯片的音频接口。

本方案选用 PDM 数字麦克风，它内部自带 ADC，直接输出数字脉冲密度调制信号，通过一根数据线 + 一根时钟线连接到 ESP32 的 I2S/PDM 接口，省去了外部放大和滤波电路，抗干扰能力比模拟麦强。

2. 语音识别链路

ESP32-S3 内置 NPU（神经网络处理单元），可以运行离线语音识别模型。工作过程：

1. 麦克风持续采集音频；

2. 芯片做前端处理（降噪、VAD 语音活动检测）；

3. 检测到唤醒词或指令词后，NPU 推理匹配关键词；

4. 匹配成功 → 输出对应 GPIO 控制信号。

关键点：离线识别，不需要联网、不需要 WiFi，响应延迟在 200ms 以内。

3. 灯光驱动链路

ESP32 的 GPIO 只能输出 3.3V、几十毫安的小信号，绝对不能直接驱动 LED 灯带。需要经过一级功率驱动：

ESP32 GPIO(PWM信号) → MOS管栅极 → MOS管漏极源极导通/调光 → LED灯带

· 开关功能：GPIO 输出高电平 → MOS 管完全导通 → 灯亮；输出低电平 → MOS 管截止 → 灯灭。

· 调光功能：GPIO 输出 PWM（脉冲宽度调制）信号 → MOS 管高速通断 → 通过改变占空比调节平均电流 → 实现 "亮一点"" 再亮一点 " 的无级调光。

MOS 管在这里相当于一个电子开关，用小信号控制大电流。

4. 电源管理链路

整机由 3.7V 锂电池供电，电源链路分三路：

Type-C 5V输入 → 充电管理芯片 → 锂电池(3.7V)

锂电池 3.7V → DC-DC升压/降压 → LED灯带供电(通常5V或12V)

锂电池 3.7V → LDO稳压 → 3.3V → ESP32及麦克风

充电管理芯片负责恒流恒压充电，同时提供过充、过放保护；LDO 把 3.7V 稳定在 3.3V 给数字电路供电，避免电池电压波动导致芯片复位。

整体信号流

人声 → PDM麦克风 → ESP32-S3(语音识别+PWM输出) → MOS管 → LED灯板

                                    ↑

                          锂电池+充电管理+LDO

第二部分：用到的芯片和元器件

表格

核心芯片选型说明：

· 为什么选 ESP32-S3？ 相比普通 ESP32，S3 版本增加了 NPU，支持离线语音识别推理，且 GPIO 资源充足，一颗芯片搞定语音采集、识别和灯光驱动，不需要额外的语音识别模块。

· 为什么用 PDM 数字麦？ 模拟麦需要额外的运放放大和 ADC 采集，电路复杂且容易引入电源噪声；数字麦直接输出数字信号，走线简单、底噪低。

· MOS 管选型要点： 选 Vgs (th) < 2.5V 的逻辑电平 MOS 管，确保 3.3V GPIO 能可靠导通；AO3400 导通电阻仅 28mΩ，驱动小功率 LED 灯带完全够用。

第三部分：如何组装

准备工具

电烙铁（恒温，350℃左右）、焊锡丝（0.6mm 含松香）、斜口钳、镊子、USB 转串口模块（烧录用）、玻璃胶。

本实例为基础版：所有原器件已焊接完成，学员只需插接相应接口配件：拾音麦、电池、喇叭、LED灯带即可。

步骤一：焊接电源部分

1. 先焊 Type-C 母座，注意引脚不要连锡；

2. 焊充电管理芯片 TP4056 及周边电阻电容（编程电阻设为 10kΩ → 充电电流约 130mA）；

3. 焊锂电池保护电路；

4. 焊 LDO 稳压芯片 AMS1117-3.3 及输入输出电容（10μF + 100nF）；

5. 通电测试：Type-C 接 5V，测 LDO 输出是否为稳定 3.3V；接电池后测充电是否正常。

⚠️ 电源部分先焊先测，确认电压正常后再焊主控，避免电压异常烧芯片。

步骤二：焊接主控和音频部分

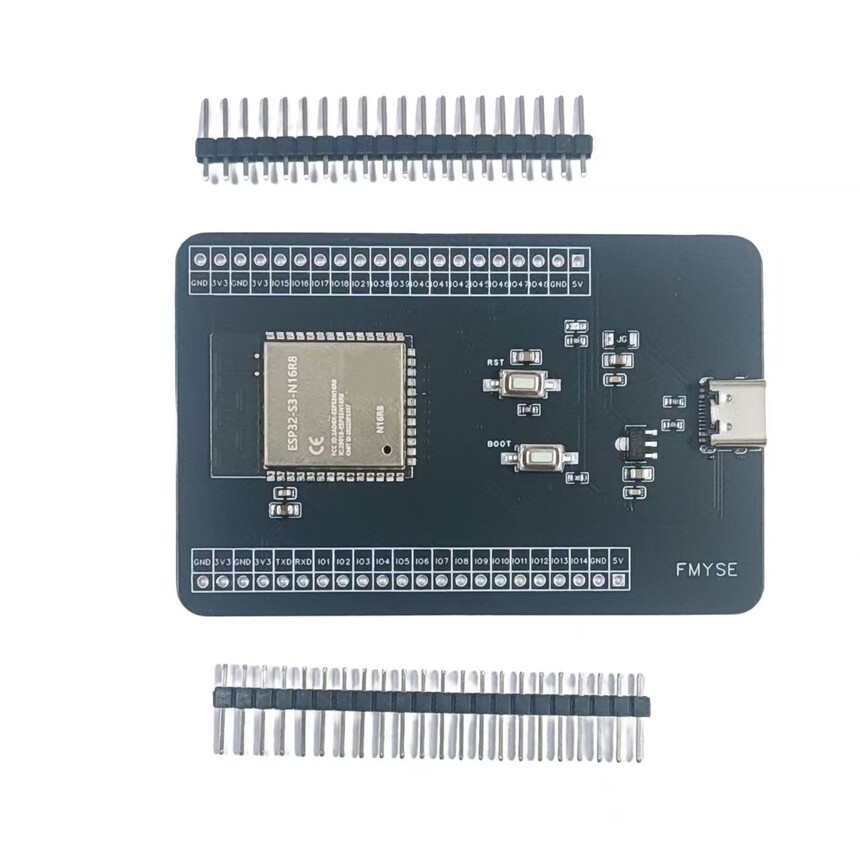

1. 焊 ESP32-S3 模块，注意底板对齐，引脚逐个焊接不连锡；

2. 焊 PDM 麦克风模块（VDD→3.3V，GND→GND，SD→GPIO，CLK→GPIO）；

3. 麦克风尽量靠近芯片摆放，PDM 数据线和时钟线尽量短，减少干扰。

步骤三：焊接灯光驱动

1. 焊 MOS 管 AO3400，栅极串一个 100Ω 电阻接 ESP32 GPIO；

2. 栅极到地加一个 10kΩ 下拉电阻，确保上电时 MOS 管默认关闭；

3. LED 灯带正极接电池正极（或升压输出），负极接 MOS 管漏极；

4. MOS 管源极接地。

步骤四：连接外设接口

1. 灯带接口：正极 + 负极（经 MOS 管）；

2. 电池接口：电池正极 → 充电管理输出端，电池负极 → GND；

3. 触摸开关接口（可选）：TTP223 输出接 GPIO；

4. 充电接口即 Type-C。

步骤五：烧录固件（本实例指令已烧录好）

1. USB 转串口模块接 ESP32 的 TX/RX/GND/3.3V；

2. GPIO0 拉低进入下载模式；

3. 使用 ESP-IDF 或 Arduino IDE 烧录语音识别固件（包含关键词模型："开灯"" 关灯 ""亮一点"" 再亮一点 "）；

4. 烧录完成后复位，串口监视器查看识别日志。

步骤六：总装

1. 电路板用热熔胶或螺丝固定在底座内；

2. 锂电池贴在底座底部（注意绝缘，用青稞纸包裹）；

3. LED 灯条沿底座卡槽固定，光线朝上照射亚克力面板；

4. 亚克力面板插入底座顶部插槽；

5. 合上底座，Type-C 充电口对齐外壳开孔。

步骤七：测试验证

1. 上电，说 "开灯"→ 灯应亮起；

2. 说 "亮一点"→ 亮度增加一档；

3. 说 "再亮一点"→ 亮度再增加；

4. 说 "关灯"→ 灯熄灭；

5. 万用表测各节点电压，确认无异常发热。

第四部分：功能和扩展

已实现的基础功能

可扩展方向

1. RGB 全彩灯光 将白光 LED 换成 WS2812B 幻彩灯带，一根数据线串行控制，可实现彩虹渐变、呼吸灯、场景模式切换，语音指令扩展为 "变红色"" 变蓝色 ""彩虹模式"。

2. 亮度档位记忆 在固件中增加 NVS（非易失存储），关灯前保存当前亮度，下次开灯恢复到上次亮度，而不是每次都从默认亮度开始。

3. 定时开关 增加 RTC 时钟模块（如 DS3231），语音设置 "30 分钟后关灯"，适合睡前使用场景。

4. WiFi 联网 + APP 控制 利用 ESP32 的 WiFi 能力，接入 Home Assistant 或涂鸦智能，手机 APP 远程控制灯光，语音和 APP 双通道控制。

5. 语音播报反馈 增加 D 类功放芯片（如 MAX98357）+ 小喇叭，识别到指令后播放 "好的，已开灯" 等语音反馈，交互更完整。

6. 光敏自动调光 增加光敏电阻（LDR）接 ADC，根据环境光强度自动调节灯光亮度，白天自动调亮、夜晚自动调暗。

7. 多设备组网 利用 ESP-NOW 协议，一个语音主控板控制多个灯节点，实现 "全屋灯光" 语音控制。

文化创意

亚克力板可以更换，根据自身情况，比如制作成你学校的校徽、全家福照片、景点照，可彩用转印贴，透光膜写真用无影胶贴，也可自已用彩笔画等。
